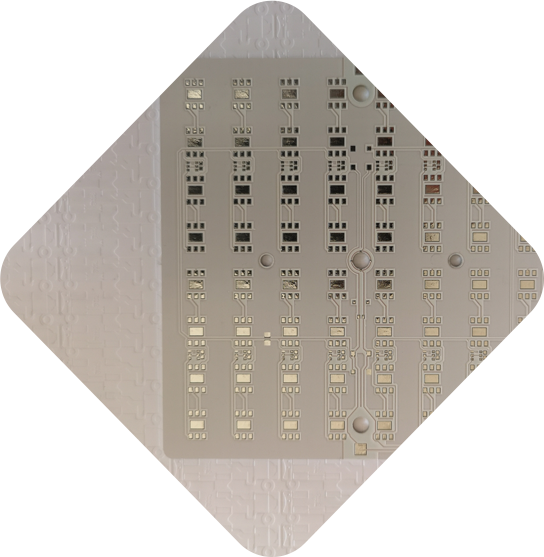

Effiziente Wärmeabfuhr mit IMS-Leiterplatten
Der Markt für IMS-Leiterplatten wächst kontinuierlich.
Hohe Verlustleistungen bei Bauelementen erfordern entsprechende Technologien bei der Wärmeabfuhr. Hier kommen IMS-Leiterplatten zum Einsatz, um die entstandene Wärme schnell von der Leiterplattenoberfläche abzuführen.
Die IMS-Technologie ist weit verbreitet im Bereich der LED-Anwendungen. Während man Low Power LEDs überwiegend noch auf Epoxydmaterialien bestückt, benötigen die High Power LEDs zur Wärmeabfuhr zwingend IMS-Substrate, um die Funktionalität der Baugruppe auf Dauer zu gewährleisten.
Aber auch in vielen anderen Bereichen der Elektronik finden IMS-Leiterplatten immer mehr Anwendung. Wir bieten im Hause MECO drei unterschiedliche Technologien an. Die kostengünstigste Variante ist eindeutig die klassische einseitige Leiterplatte.
Nachstehende Materialien sind handelsüblich verfügbar.
- Aluminiumdicke 1,00 / 1,50 / 2,00 / 2,50 / 3,00 mm
- Kupferdicke 18 / 35 / 70 / 105 µm
- Dielektrikum 75 µm / 100 µm
- Wärmeleitwert WmK >1,0 / 2,0 und 3,0
Außerdem gibt es die Möglichkeit, doppelseitige oder Mehrlagenschaltungen nachträglich auf einen Aluminiumkern zu verpressen. Hierbei ist zu beachten, dass mit einem handelsüblichen FR4 Prepreg der Wärmeleitwert deutlich sinkt. Mit speziellen wärmeleitfähigen Prepregs können hier annähernd die Werte der einseitigen Variante erreicht werden.
Die Variante drei stellt den Aufbau mit einem innenliegenden Aluminiumkern dar. Üblicherweise werden die Materialien mit normalen FR4 Prepregs verpresst. Die Wärme über den innenliegenden Kern abzuführen, ist technologisch eindeutig die schlechteste Lösung.
Als Alternative stehen hier zu den Varianten zwei und drei auch Kupferkerne zur Verfügung. Dies hat zum Vorteil, dass man über die Lagen auch den Metallträger elektrisch zuverlässig anbinden kann.
Endoberflächen für IMS-Leiterplatten
Für IMS-Leiterplatten bieten wir Ihnen zwei bevorzugte Endoberflächen an. Für die meisten Anwendungen ist unsere Standard HAL-Bleifrei-Endoberfläche die geeignete Beschichtung. Als zusätzliche Endoberfläche bieten wir Ihnen unsere bewährte chem. Nickel/Gold-Endoberfläche an.
Eine detaillierte und aussagekräftige Tabelle der Vor- und Nachteile der jeweiligen Endoberfläche finden Sie im Produktbereich Multilayer. Dort nehmen wir u.a. Bezug auf Bonden, Einpresstechnik, Lagerfähigkeit.
Lötstopplacke und Zusatzdrucke | |||
|---|---|---|---|
Art | Hersteller | Farbe | Verfahren |
Lötstopplackmaske | Sun Chemicals | grün | Gießvorhang |
Peters | weiß | Gießvorhang | |
Abdecklacke | Peters | Blau-grün | Siebdruck |
Peters | Grün | Siebdruck | |
Peters | Blau | Siebdruck | |
Kennzeichnungsdruck | Peters | Alle | Siebdruck |
